Una cámara de inspección de pozos y sondeos verticales es un equipo de visión industrial que desciende por el interior de la perforación con un cable reforzado y un cabezal estanco, para ver el entubado, las rejillas de filtración y el nivel de agua sin desmontar la instalación. Se usa cuando hace falta decidir una limpieza, una rehabilitación o la pesca de una bomba atascada con imágenes, no con suposiciones.
¿Qué es una cámara de inspección de pozos y qué se ve en el interior?
El equipo se compone de un cabezal cilíndrico con óptica e iluminación, un cable de descenso arrollado en un carrete, un cabestrante para izar y un monitor que muestra la imagen en directo. El cabezal baja por el eje del sondeo, dentro de la columna de agua, y el operador controla la profundidad y la orientación de la vista desde la superficie.
Lo que se observa es el estado real de la captación: entubado de acero o PVC, juntas y soldaduras, rejillas o filtros, entradas de agua, nivel freático y posibles derrumbes. También se identifican incrustaciones de óxidos de hierro, carbonatos y depósitos de arena que reducen el caudal.
Con esas imágenes el hidrogeólogo, el perforista o el instalador de bombas deciden si procede limpieza mecánica, limpieza química, rehabilitación del entubado o simplemente un cambio de bomba. La inspección óptica no sustituye un ensayo de caudal ni un análisis de agua: aporta la prueba visual que falta en el diagnóstico.
En España, con captaciones agrícolas e industriales sometidas a un uso intensivo, este diagnóstico evita abandonar un pozo que solo estaba colmatado y ayuda a planificar el mantenimiento antes de la campaña de riego.
¿Por qué no sirve una cámara de fontanería estándar en un pozo profundo?
Las cámaras de empuje horizontales están pensadas para tramos cortos de 20 a 60 metros, con poca o ninguna columna de agua. Su cable semirrígido se empuja por el interior del tubo y no está diseñado para soportar el peso de un descenso vertical largo.
En un sondeo vertical el equipo se enfrenta a dos factores extremos. El primero es la presión hidrostática: a 100 metros bajo el nivel del agua el cabezal soporta unos 10 bares, y a 500 metros llega a 50 bares. El segundo es la tracción: un cable convencional se alarga o se rompe al izar el cabezal desde el fondo.
Por eso los equipos verticales usan cable reforzado con kevlar, cabestrante con freno y un odómetro que indica la profundidad exacta. Sin esa referencia, una anomalía en la imagen no se puede situar en el entubado ni relacionar con un tramo de filtro concreto.
| Criterio | Cámara de empuje horizontal | Cámara vertical de pozo |
|---|---|---|
| Orientación de trabajo | Tubo horizontal, a menudo vacío | Eje vertical con columna de agua |
| Profundidad habitual | Tramos cortos | Hasta 200 m según equipo |
| Presión sobre el cabezal | Baja | Alta, crece con la profundidad |
| Esfuerzo del cable | Empuje | Izado con cable reforzado |

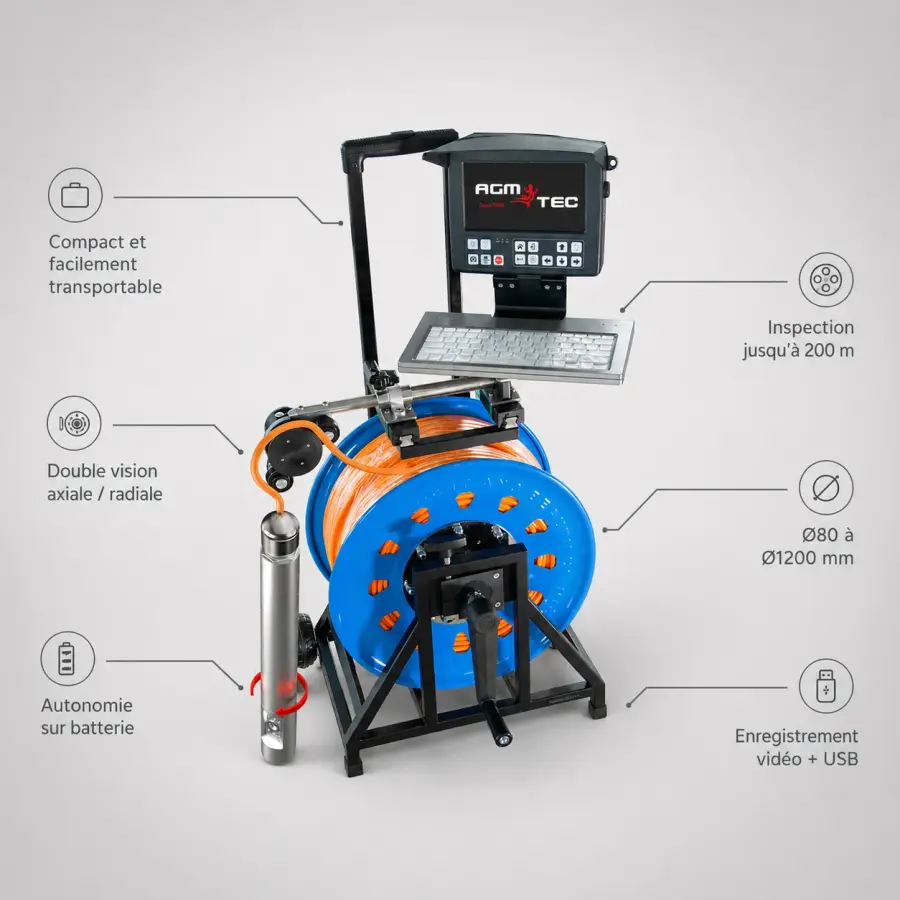

Foracam® Lite: visión axial y radial en sondeos verticales
Dentro de las soluciones verticales de AGM TEC, diseñador francés con sede en Bessières (31), el sistema Foracam® Lite responde a las necesidades de hidrogeólogos, empresas de perforación y pocería, y especialistas en bombas sumergibles.
El cabezal ofrece doble visión: axial, para mirar el fondo de la perforación durante el descenso, y radial con rotación de 360°, para revisar las paredes del entubado, las soldaduras y las ranuras de los filtros. El conjunto está indicado para sondeos de Ø80 a Ø1200 mm y permite inspecciones hasta 200 m de profundidad según las especificaciones del equipo.
La pantalla integra el odómetro, de modo que cada anomalía o entrada de agua queda registrada al centímetro. El sistema graba vídeo y permite exportar por USB, una prueba útil para el informe que se entrega al syndic, a la comunidad de regantes o al titular del pozo.
El conjunto es compacto y transportable, funciona con autonomía de batería y se instala en obra sin necesidad de red eléctrica. Esa movilidad importa cuando el sondeo está en campo abierto y el acceso con vehículo es limitado.
- Visión axial del fondo y visión radial 360° de las paredes del entubado.
- Control de colmatación, incrustaciones y derrumbes antes de limpiar el pozo.
- Localización de bombas sumergibles atascadas o de cables y herramientas caídas.
- Odómetro en pantalla y grabación de vídeo exportable por USB.
- Rango de diámetro de Ø80 a Ø1200 mm e inspección hasta 200 m según especificaciones.
¿Cómo preparar el pedido y qué soporte hay en España?
Antes de solicitar una propuesta conviene tener claros cinco datos del sondeo: diámetro interior del entubado, profundidad total, nivel estático del agua, material del tubo (acero o PVC) y objetivo de la inspección. Con ellos se define la configuración del carrete, del cable y de los accesorios de centrado.
Los equipos verticales de AGM TEC cuentan con garantía de diseñador europeo y servicio técnico en taller propio. El precio final depende de la configuración y de los accesorios, por lo que se confirma siempre con presupuesto y no con una cifra de catálogo.
Para recibir la ficha técnica en PDF o plantear una visita, el equipo comercial de AGM TEC España atiende en Málaga en el +34 951 562 222 y en agmtec@serviciocomercial.com. Si su caso supera los 200 m o el diámetro queda fuera del rango indicado, consúltenos antes de decidir: la solución se estudia según el sondeo.
